Какая проводка лучше для деревянного дома — это надо знать

Электричество — важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Критерии выбора

Материал жилы

Каких-то ограничений по этому пункту нет. Но специалисты обращают внимание, что для внутридомовой проводки в деревянных строениях желательно выбирать продукцию с медными жилами. Она намного предпочтительнее аналогов на основе алюминия.

• Эл/проводимость значительно выше. Следовательно, потери на линии будут меньше.
• Коррозии (окислению) подвергаются оба обозначенных металла. Но медь не так сильно. Чем опасен оксид? В этом слое резко падает проводимость, повышается сопротивление, как результат – провод нагревается.
• Медь прочнее алюминия, в том числе, и на изгиб. Следовательно, при обломах в жилах риск возможного искрения практически сводится к нулю.
• Винтовые зажимы медный провод удерживают надежнее. Поэтому в процессе эксплуатации качество соединений не снижается. С проводами алюминиевыми сложнее – придется регулярно проверять линию и делать «подтяжки», так как контакты (металл-то мягкий) со временем ослабляются.

Примечание

В продаже встречается промежуточный вариант – провода с композитными жилами, из алюмомеди. В этом сплаве оптимально сочетаются все плюсы обоих металлов, но показатели, естественно, усредненные. При выборе такой продукции консультация профессионала лишней не будет, так как придется учесть множество факторов и определиться с приоритетами, исходя из специфики линии и общей схемы внутридомовой проводки.

Изоляция

Не меньше чем двойная. Основные его нормы описаны здесь. Еще лучше – защита трехслойная, хотя такие провода и стоят дороже. В местах, где есть риски механических повреждений, следует выбирать провод, имеющий оплетку (из стали-оцинковки).

Категория

Изоляция провода не должна поддерживать горение и распространять дым. В принципе, такая продукция рекомендована для организации эл/снабжения в любых жилых строениях, но для деревянного дома выбирать следует именно ее.

Подготовка проекта электроснабжения дома

Чтобы приступить к разработке индивидуального проекта, необходимо получить в электроснабжающей организации (РЭС) технические условия. Они станут основанием для выполнения работ.

Таблица средней потребляемой мощности бытовых приборов

Прежде всего высчитывается общая (сводная) мощность всех электрических приборов. Далее поэтапно разрабатывается схема электрики в доме своими руками:

• выполняется технический план всего домостроения. В схеме электропроводки в частном доме фиксируются места (точки) расположения электророзеток, выключателей, светильников, а также электроприборов с отдельным подключением;
• для каждой электроточки выбирается тип кабеля, ведущий к ним. Если используются выключатели с двумя клавишами и розетки с заземлением, то к ним подводят трехжильный кабель;
• на схеме разводки электропроводки в деревянном доме указываются места установки распределительных коробок. Рекомендуется для двух смежных комнат использовать одну коробку;

Пример схемы разводки электропроводки в деревянном доме

• на схеме разводки электропроводки в частном доме отражается мощность каждого прибора. Если прибор имеет электродвигатель, величина указывается с учетом пусковой мощности электродвигателя;
• все осветительные устройства (люстры, бра и т.д.) подключаются в одну группу, а более мощные приборы (бойлеры, котлы, электропечи и т.д.) объединяются в другую группу. Для них предполагается подведение кабеля и подключение через отдельный автомат;
• на схеме отмечается расстояние от линии прохода кабеля до проема дверей, окон, а также расстояние от электроточек до пола и потолка. В дальнейшем это поможет избежать повреждения электропроводки при проведении ремонтных работ.

Схема электроснабжения должна учитывать все потребляемые мощности электроприборов

Полезный совет! Все повороты кабеля внутренней электропроводки должны быть выполнены исключительно под углом 90 градусов.

После этого выполняется расчет максимальной мощности, потребляемой всеми электрическими приборами при их одновременном включении. Определяют номинальную нагрузку на вводный (первый по ходу электропитания) автомат.

Выбор соответствующего кабеля и электроустройств

Чтобы правильно произвести разводку электропроводки в частном доме своими руками, избегая сложных специальных расчетов, можно воспользоваться «Таблицей соотношения сечения кабеля к соответствующей нагрузке» из электротехнического справочника.

Таблица соотношения сечения кабеля к соответствующей нагрузке

Из таблицы подбирают такое сечение кабеля, которое будет соответствовать мощности электроприборов по каждой отдельной группе. К каждому прибору прилагается описание или технический паспорт, где обозначается потребляемая им нагрузка. Опираясь на эти данные, выбирают приемлемый кабель. Для того, чтобы определить сечение вводного кабеля, следует просуммировать мощность всех имеющихся приборов.

Наиболее популярным для проводки является кабель из меди NYM. Он имеет добавочную изоляцию, достаточно крепок и удобен в обработке. В случае применения алюминиевого кабеля, нужно учитывать, что он уязвим к изгибам и часто при разделке ломается.

Подходящий кабель выбирают исходя из потребляемой мощности электроприборов

К розеткам подводится трехжильный провод с заземлением, чтобы обеспечить безопасность бытового электрооборудования. Осветительные приборы, согласно Правилам устройства электроустановок, также нуждаются в его обустройстве, хотя многие пренебрегают этой нормой. Если в частном доме используют для освещения территории двора и участка мощные прожектора, то организация заземления — обязательное условие. Это правило касается и тех, кто решил выполнить своими руками схему электропроводки на даче.

Розетки и выключатели выбирают исходя из расчетной величины тока, вида электропроводки (скрытая или открытая), возможности подключения блока с розеткой и выключателем под одной рамкой.

Комплектующие для обустройства проводки электрического кабеля с применением гофрированных ПВХ-труб

Выбор вводного кабеля и автоматического выключателя на вводе

Рассчитав номинальную нагрузку всех предполагаемых к установке электроприборов, определяют сечение вводного кабеля. Для тех случаев, когда производится обновление электропроводки с заменой внутренних проводов и автоматов на более мощные, не следует забывать о кабеле на вводе. Может случиться так, что его сечения будет недостаточно для слишком большой мощности – это может спровоцировать возгорание. Поэтому необходимо обратиться в соответствующую организацию для замены вводного кабеля. Это может быть выполнено на этапе установки прибора учета и его опломбирования.

Обустройство электрического щита в деревянном доме

Что касается вводного автомата, то при трехфазном электропитании используют трехполюсный автоматический выключатель. Если же питание однофазное, что встречается в 90% случаев, применяют одно- или двухполюсный автоматический выключатель, разрывающий фазу и нейтраль.

Полезный совет! Вводный автоматический выключатель подбирается с таким номиналом, чтобы он не отключал питание дома при максимальной нагрузке, а разрывал цепь для предотвращения короткого замыкания.

Модульные автоматические выключатели

Номинал и тип автомата для однофазного питания

Автоматический выключатель выбирают исходя из следующего:

• определяют сумму мощности всего электрооборудования и вычисляют значение максимального тока, используя формулу: Ihom = P / U х cosϕ. Величину cosϕ принимают 0,8. К полученному значению номинального тока Ihom применяют коэффициент поправки 1,1. В результате получают максимальную величину тока, при которой автомат срабатывает. Автоматического выключателя в 25 А обычно вполне достаточно для ввода на дом;
• чтобы определиться с типом автомата, следует знать минимальную величину тока короткого замыкания. Формула для определения тока в однофазной сети (220 В) следующая: Iкз = 3260 х S / L, где S — сечение кабеля, (мм²); L — длина кабеля, (м). По этой формуле определяется ток для самого длинного участка с наименьшим сечением провода;

Вводный автоматический выключатель должен поддерживать электропитание дома при максимальной нагрузке

• отношение величины тока короткого замыкания к значению тока номинального определяет характеристику автоматического выключателя. Рекомендуемый автомат для установки в доме — выключатель с характеристикой С. Такой автомат отлично работает в сетях со смешанной нагрузкой.

Согласно схеме электропроводки в частном доме своими руками устанавливают вводный автомат после прибора учета. Автоматические выключатели для объединенных в одну группу устройств, прибор учета, вводный автоматический выключатель и УЗО монтируют в электрощитке на специальном металлическом профиле (дин-рейке). Далее производят разводку по схеме монтажа электропроводки в частном доме.

Схема подключения УЗО

Ввод электролинии в дом

В России и некоторых других странах (в отличие, например, от Европы, где провода спрятаны в грунте) электроэнергия попадает к потребителям через надземные линии электропередач – до конечной опоры.

Далее она передается пользователям тремя способами:

• по самонесущему изолированному проводу (СИП);
• под землей;
• по тросу (применяется крайне редко).

Первый вариант – наиболее востребованный.

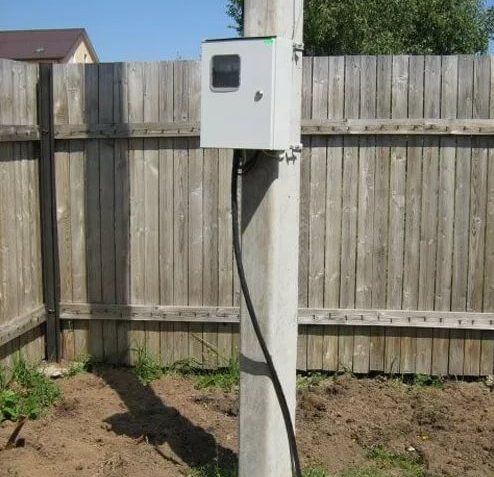

На придомовой территории рекомендуется установить деревянный или бетонный столб с металлическим щитком для электровыключателя на ввод. Это оптимальный вариант, чтобы отключить подачу электроэнергии на время ремонта или замены сетей

Вместе с автоматом монтируют и приборы учета электроэнергии. Специальные щиты (ЩУЭ) предназначены именно для этого. По правилам, ЩУЭ можно монтировать ящик на фасаде дома, и внутри здания, тогда схема проводки немного изменится.

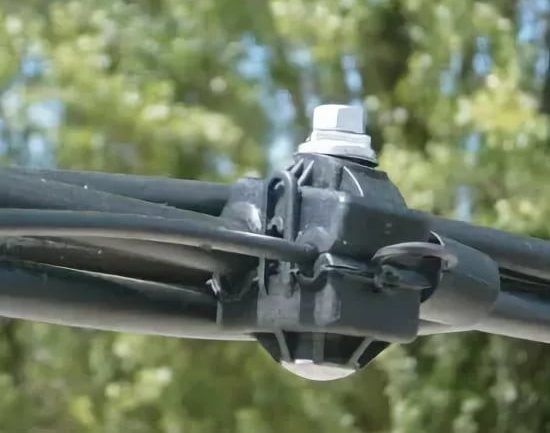

От центральной магистрали электроснабжения к опоре на частной территории или прямо к дому протягивают СИП (с сечением не менее 16 мм), который крепят анкерами или зажимами. Высота от земли до натянутого провода 2,75 м и более

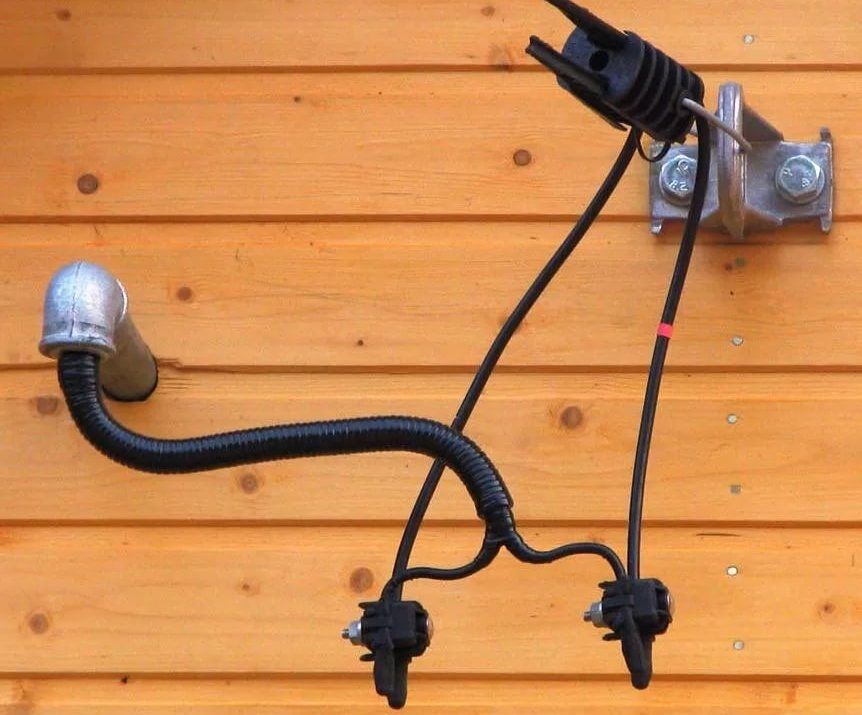

Для изоляции провода, идущего вдоль деревянной поверхности, используют несгораемые короба или гофру для электропроводки. Переход через стены и перекрытия осуществляют в защитных гильзах из металла, пластиковые аналоги недопустимы.

Но полимерную прокладку рекомендуется использовать на перегибах, чтобы защитить кабель от износа. Пластиковые материалы обрабатывают противопожарными растворами с антипиренами (например, специальной краской).

Внутрь дома СИП не заводят. По нормам, внутри и поверх сгораемых конструкций можно укладывать исключительно медные провода, следовательно, алюминиевые аналоги также придется исключить.

Чтобы выбрать кабель для проводки в деревянном доме, нужно обратить внимание и на тип изоляции. Лучшими вариантами для деревянного дома признаны ВВГнг и NYM.

Переход от СИП к внутридомовому проводу по нормам должен осуществляться с наружной стороны здания – под крышей, на фасаде или внутри металлического щита

Если щит учета закреплен на фасаде, например, по требованию обслуживающей компании, то СИП подключают внутри него на автомат, а дальше, до ГРЩ – распределительного внутридомового щита – тянут ВВГнг.

Что учесть при прокладке кабеля под землей:

Галерея изображений

Фото из

Для монтажа под землей подходит кабель ВВГнг

Глубина траншеи под кабель – не менее 0,8 м

Использование ПНД и металлической защиты

Гильза в фундаменте для кабеля

Стоит упомянуть, что подземный способ ввода электрического кабеля в здание дороже и сложнее, чем с помощью СИП.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.
• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.



  Проводка в кабель-каналах

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.



  Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
• при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Примеры проводов и цены

Вряд ли стоит перечислять весь сортамент. Тем более что и цены однотипных проводов отличаются в зависимости от региона. Для внутридомовой эл/проводки наиболее «ходовой» являются изделия с сечением жил на 2,5 «квадрата». Они используются для подключения выключателей, розеток и ряда бытовых приборов средней мощности – стиральные машинки, климатическая техника и тому подобное. На этом примере несложно составить представление о стоимости различных видов проводов.

*Цена в рублях РФ за погонный метр.

• ВВГнг и его модификации – от 38,6;

• РКГМ – от 25,9;

• NYM – от 42.

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

• «земля» — желто-зеленый;
• «ноль» — голубой;
• «фаза» — коричневый.



  Один из вариантов электрического кабеля в тройной изоляции (NYM)

Если покупать будете кабель европейского производства, там цвета другие:

• «земля» — желто-зеленый;
• «ноль» — белый;
• «фаза» — красный.

Электропроводка в деревянном доме своими руками: монтаж

Монтаж электропроводки начинают, как только будут приобретены все необходимые устройства: кабель, розетки, выключатели, автоматы, осветительные приборы.

Согласно имеющейся схеме монтируют распределительные коробки, фиксируют точки крепления розеток, выключателей и осветительных устройств. Если в помещении все стены будут зашиваться отделочным материалом, кабель прокладывают в металлическом рукаве.

Электропроводку можно спрятать в каркасе подвесного потолка

Выполнение монтажа распределительного щита своими руками

Корпус электрощита закрепляют в установленном схемой месте. После этого выполняют следующее:

• монтируется прибор учета в корпусе щитка;
• на специальный металлический профиль (дин-рейку) устанавливается вводный автомат. К двухполюсному автомату подводят фазу и нейтраль;
• выходные зажимы (клеммы) прибора учета соединяют на вход вводного автоматического выключателя;

Зачистку проводов нужно осуществлять только при выключенном электропитании

• провод заводится в дом и соединяется с входными зажимами прибора учета (счетчика);
• на дин-рейку монтируются реле напряжения, автоматы для разных групп питания (розетки, осветительные приборы), УЗО;
• зажимы электроприборов соединяются одножильным кабелем.

Ввод кабеля в помещение

Ввод питающего кабеля в деревянный дом обязательно должен быть осуществлен согласно ПЭУ и СНиП.

Кабель-каналы для обустройства открытой разводки можно подобрать под цвет отделки помещения

Вводный кабель завести в помещение можно по воздуху или под землей. Следует отметить, что воздушный способ менее затратный, однако не совсем надежный. В таких случаях применяют самонесущие изолированные провода (СИП). При воздушном способе ввода обязательным условием является установка в стене несгораемой гильзы, через которую будет проходить ввод.

Подземный провод прокладывается под землей в металлической трубе, защищающей его от всякого рода воздействий. Такая прокладка кабеля обязательно согласовывается с распределяющим энергопредприятием.

Варианты ввода электрокабеля в дом

Устройство электропроводки в деревянном доме: правила внутренней прокладки кабеля

Если проектом предусмотрена открытая разводка, следует отметить несколько способов ее монтажа:

• керамические ролики для открытой проводки — такой способ удобен для прокладки провода по стене из бревен. Уместен будет в ретро-интерьере;
• металлотрубы — такой способ надежно защищает домостроение от пожара. Трубы должны быть заполнены проводом не более чем на 40%. Рекомендуется применять медный провод, который легко гнется;

Металлическая гофрированная труба используется для безопасной разводки электрокабеля

• кабель-каналы из пластика — каналы крепятся к стене, можно подобрать пластиковые каналы различной расцветки под стать отделке стен;
• плинтус со специальным каналом (желобом) — при этом способе в каналах плинтуса устанавливаются фиксаторы для крепления провода;
• крепление скобами — подбираются пластиковые скобы по размеру сечения провода. Такой способ чаще всего применяют для разводки в хозяйственно-технических помещениях из-за малопривлекательного вида.

Полезный совет! Все проходы электропровода из комнаты в комнату сквозь стену должны обустраиваться металлическими несгораемыми гильзами, через которые протягивается кабель.

В некоторых случаях кабель прокладывают под полом из досок, используя металлические трубы.

Открытая проводка в стиле ретро часто используется в деревянных домах

Настенный монтаж провода в кабель-канале

Возможно с помощью кабель-каналов смонтировать электропроводку в деревянном доме своими руками. Пошаговая инструкция укладки провода в кабель-канале:

• производят разметку линии прохода провода, согласно имеющейся схеме;
• сечение кабель-канала зависит от количества размещаемых в нем проводов;
• снимают крышку короба и крепят его саморезами к стене или потолку. Саморезы располагают с интервалом в полметра. Места поворотов дополнительно укрепляют саморезами;
• в установленных местах монтируют распределительные коробки;
• необходимые провода укладывают в кабель-каналы и защелкивают крышкой. В местах подключения розеток и выключателей оставляют запас провода для их подсоединения;
• соединяют все провода в распределительных коробках, соединяют с зажимами автоматов, выключателей и розеток.

Схема обустройства открытой электропроводки по кабель-каналам

Этапы монтажа можно увидеть на различных фото электропроводки в деревянном доме.

Порядок соединения проводов

Правилами предусмотрено соединение проводов внутри монтажных коробок. Коробки устанавливаются в местах, где будут отводы от основного кабеля. Провода соединяют такими методами:

• соединение можно произвести с помощью самозажимных клемм (Wago). При этом способе достаточно снять 10 мм изоляции с провода. Клеммы подбираются согласно размеру сечения провода вместе с изоляционным покрытием;

Соединение кабеля в распределительной коробке с помощью зажимных клемм

• можно соединить провода с помощью изолирующих колпачков для скрутки. При этом способе изоляция снимается с провода так, чтобы длина оголенного отрезка не превышала длину колпачка. Внутри него имеется коническая пружина. Когда колпачок накручивается на скрутку — пружина надежно зажимает провод, а пластиковая оболочка обеспечивает изоляцию;
• соединение скруткой предполагает очистку проводов от изолирующего покрытия на 4 см и плотное скручивание. Все скрутки рекомендуется пропаять и обмотать изоляционной лентой.

Полезный совет! Количество соединений проводов в сети влияет на способность системы к переносу нагрузок: чем больше соединений, тем ниже нагрузочная способность.

Схема соединения проводов в распределительной коробке под розетку

При соединении проводов необходимо учитывать цвет изоляции. Красный, коричневый цвет изоляции — провода с фазой, синий, белый — нейтраль (ноль), желтый, зеленоватый — провод заземления.

Устройство заземления и монтаж УЗО

Современное оснащение дома бытовой техникой не обходится без таких электроприборов, как бойлер, стиральная машина, холодильник и многих других. Наличие электрооборудования с металлическим корпусом предполагает обязательное устройство заземления.

Точка подключения контура заземления

Порядок устройства заземления следующий:

• подготавливаются три стержня арматуры длиной 3 м и диаметром 3 см. Выкапывается траншея в форме равностороннего треугольника с длиной стороны 1 м. Глубина траншеи 30 см. Арматуру помещают в землю по углам получившегося треугольника;
• стержни арматуры соединяют между собой металлическим уголком с помощью сварки;
• к одному из углов приваривают петлю (проушину) и с помощью винтового соединения или путем сварки крепят прут из стали толщиной 1 см.

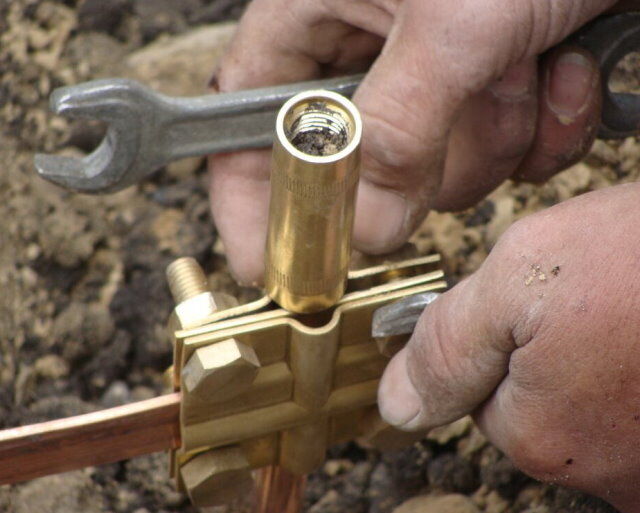

• прут укладывают в траншее таким образом, чтобы соединить его с заземляющим проводником в электрощите. Заземляющие жилы кабелей имеют изоляцию желто-зеленого цвета.

Обустройство контура заземления

Чтобы обезопасить человека от электротока при его утечке на корпус электрооборудования, применяют устройство защитного отключения (УЗО). Это устройство монтируется в щитке после прибора учета. Исходя из величины номинального тока в сети подбирают параметры УЗО, которое реагирует на малейшую утечку тока. Наличие такого устройства особенно важно для комнат с повышенной влажностью.

Заземление на даче своими руками. Схема установки электродов. Схема расположения заземляющих элементов и обвязки. Схемы заземления в частных домах, материалы для контура, монтаж.

Номинальное значение тока для УЗО принимается выше, чем ток автомата в этой цепи. Значение тока утечки берется исходя из типа помещения. Для ванной оптимальным выбором будет УЗО с током утечки 10 мА, для других помещений 30 мА.

Элементы электрощитка и схема их подключения

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

Ошибки при монтаже

Возникновение пожаров в деревянных домах зачастую связано с нарушениями правил безопасности при монтаже или эксплуатации электрической проводки.

Перечислим основные ошибки, которые допускаются в обоих случаях:

1. Монтаж скрытой проводки под потолком. Часто электрический провод размещают в межэтажных перекрытиях, забывая о дополнительных мерах изоляции. При этом кабель оказывается в непосредственной близости с деревянными поверхностями. В случае неправильно выбранного сечения кабельная линия начнет перегреваться, что постепенно приведет к возгоранию.
2. Прокладка кабеля под плинтусом. Под ним мало места, которого не хватает для создания «безопасного воздушного барьера». Из-за этого провод постоянно соприкасается с деревянным или пластиковым плинтусом, что приводит к перегреву и возгоранию. Зазоры в плинтусе должны быть не менее 10-15 мм.

3. Использование гофрированных труб из поливинилхлорида категорически недопустимо при установке электрической проводки в деревянных домах. Замените изделия на металлические стандартные или гофрированные кабель-каналы.
4. Расположение кабеля в штробе без изоляции. При выборе скрытого метода прокладки допустимо использование подготовленных углублений – штроб. Однако даже в таком случае в штробу нужно закладывать не голый кабель, а металлическую гофру или стальную трубку.
5. Установочные короба для розеток и выключателей должны быть изготовлены из металла. Недопустимо применение пластиковых конструкций.

Проведение испытаний электропроводки

Проведение испытаний электропроводки проводятся с помощью точных электроизмерительных приборов специалистами сертифицированных электротехнических лабораторий. Комплекс испытаний включает:

• визуальный осмотр;
• замер сопротивления изоляционного покрытия кабеля;
• профилактическое измерение сопротивления заземления;
• проверка автоматических выключателей;

Испытания электропроводки проводятся специалистами с помощью точных измерительных приборов

• проверка цепи фаза-ноль;
• испытания защитных приспособлений;
• проверка цепи между приборами и заземлителем.

По окончании работ выдается протокол испытаний. Вовремя проведенные испытания приборов и электропроводки гарантируют предотвращение поломок и аварий, которые могут испортить оборудование, вывести из строя всю проводку и нанести вред здоровью людей.

Меры противопожарной защиты

Если проанализировать весь процесс электромонтажных работ в деревянном доме с точки зрения безопасности, то можно выделить главные правила:

• правильный выбор и монтаж УЗО;
• установка заземляющего контура модульно-штыревым способом (с сопротивлением 4 Ом);
• устройство системы уравнивания потенциалов;
• обеспечение неразрывности заземления по всей сети;
• монтаж только накладных розеток;
• скрытый монтаж – в металлических коробах и трубах.

По окончании электромонтажных работ должны быть полностью исключены риски случайного возникновения пожара или поражения электротоком, а также поломка бытовых приборов из-за неудовлетворительного состояния проводки.

Для чего необходим контур заземления

Проектирование электросетей для деревянного дома обязательно включает раздел о монтаже контура заземления, без которого вся система подачи энергии в здание считается небезопасной. Существует несколько способов устройства заземления, и, несмотря на запреты, все их до сих пор применяют.

Следует отказаться от сборки контура из подручных материалов – это опасно. Традиционный способ устройства «треугольника» из металлических уголков и шины требует свободного пространства на придомовой территории, к тому же с 2013 года он запрещен как несоответствующий современным стандартам (ГОСТ Р 50571.5.54-2011).

Разумно применять на загородном участке модульно-штыревой способ заземления, согласно которому заземлители устанавливаются в линию или по периметру дома.

Он не требует выделения внушительного свободного пространства на участке, т.к. все элементы располагаются вдоль существующих объектов. Необходим лишь перфоратор, чтобы поместить штырь в землю.

Длина одного монтажного штыря – 1,5 м. Для создания одного вертикального элемента несколько штырей соединяют между собой муфтовым способом. Для оборудования горизонтального заземления штыри связывают медной полосой или медным проводом

Для увеличения токопроводящих способностей выпущенные в заводских условиях электроды покрыты медью, а все соединения, резьбу и муфты в процессе сборки смазывают токопроводящей пастой.

Как правило, в состав пасты входят и антикоррозийные добавки. В качестве защиты от агрессивной внешней среды все соединения также обматывают гидроизоляционным материалом.

Преимущества готовых заземляющих систем штыревого типа –  эффективность, небольшие трудозатраты, экономия места, главный недостаток – высокая стоимость.

Именно по причине дороговизны многие собственники деревянных коттеджей и дачных домиков до сих пор используют отрезки отрезки металлического уголка или арматуры для устройства контура заземления вместо заводских изделий.

Выводы и полезное видео по теме

В процессе прокладывания трасс и монтажа электроустановок существует множество нюансов, справиться с которыми помогут только профессиональные инженеры и электрики.

Как установить розетку с помощью деревянной накладки:

Правила устройства скрытой проводки:

Общая информация об электромонтаже в деревянном доме:

Монтаж электросети в деревянных конструкциях, которые считаются сгораемыми, требует особого внимания, опыта, знания технических нюансов и выполнения нормативных требований.

Для составления и согласования проектной документации, ввода электрокабеля в дом, а также монтажа скрытой проводки рекомендуем обращаться к специалистам. Это не мешает поработать и самостоятельно – например, установить розетку.

Если возникли вопросы, или есть желание поделиться личным опытом электрификации деревянного дома, пожалуйста, оставляйте к статьей. Блок для обратной связи расположен ниже.

Поделитесь в соц.сетях:

Оцените статью: (Пока оценок нет) Загрузка...
