Разводка электропроводки в доме (видео)

Эта статья будет полезна тем, кто собирается делать электрику в частном доме своими руками. А также тем, кто строит дом и желает знать, на что обратить внимание и чего следует избегать при электромонтаже.

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Основные правила при проведении работ с электричеством

Для осуществления самостоятельного ремонта электропроводки необходимо соблюдать следующие условия:

• Иметь доступ к оборудованию учета, распределительным коробкам без ограничений.
• Монтаж этих элементов производится на высоте от 0,6 до 1,5 м.
• Межкомнатные двери не должны препятствовать доступу к розеткам, выключателям и коробкам.
• Кабель подводится к этим элементам сверху.
• Розетки могут устанавливаться в 0,5 – 0,8 метрах от напольного покрытия. В соответствии с правилами техники безопасности, розетки устанавливаются на расстоянии более 0,5 метров от нагревательных приборов (плит, радиаторов).
• Розетки устанавливаются из расчета 1 шт. на 6 кв. м. Что касается кухни, то здесь количество розеток зависит от количества электроприборов
• Провод прокладывается в штробы или кабель-каналы строго вертикально или горизонтально. Перегибы и изгибы не допускаются.
• Кабель не должен касаться металлических элементов и конструкций.
• Все соединения необходимо тщательно изолировать и разместить в специальных коробах.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Как сделать разводку электропроводки в доме правильно?

Как бы это банально ни звучало, но для начала разводки электропроводки необходимо определиться с расстановкой мебели. Особенную роль здесь играет кухня с её множеством потребителей. И здесь действительно стоит все окончательно определить.

Когда все шкафы, диваны, кресла… «установлены» по местам и их перестановка в дальнейшем минимальна следует начинать размечать будущие электроточки.

Высота монтажа розеток и выключателей

Вот несколько советов по разметке розеток и выключателей:

Для выключателей необходимо выбрать высоту монтажа 800-900 мм (выбирается по свободно опущенной руке пользователя) от уровня чистого пола (и далее по тексту).

Раньше во времена СССР высоту выключателей делали 150-170 см обосновывая это тем, что дети будут баловаться. Всего лишь три пять раз за свою жизнь ребенок это сделает, а потом им это станет обыденным и надоест. А вот включать со стула выключатель на высоте 170 см они будут лет до 10 или даже больше (спасибо тем родителям, которые заботятся о функциональности).

Высота розеток принимается 300 мм, однако это не жесткие требования, а некое негласное правило.

В моей истории была заказчица, которая сказала: «мне через пять лет на пенсию и наклоняться выключать утюг и пылесос на этой высоте приезжайте вы ко мне». И мы сделали ей розетки на той же высоте, что и выключатели. Хорошее решение, которое можно взять на заметку и выглядит тоже неплохо.

Высота розеток для подвесного телевизора необходима 1200-1400 мм тогда при его монтаже на стену они будут за ним.

Для розеток над рабочей зоной кухни (над столешницей) необходимо 1050-1150 мм.

Для посудомоечной машинки лучшим решением поместить розетки под раковину, которая всегда находится по соседству. Высота 300 мм.

Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.

Под варочную поверхность устанавливать розетку не стоит вообще. Просто оставляется вывод кабеля с запасом по длине и в последствии подключается без вилки напрямую.

Если ввод в дом однофазный, то для варочной поверхности из четырех конфорок следует проложить кабель 3*6 мм2, при трехфазном вводе необходим кабель 5*2,5 мм2. Высота также 750 мм.

Высота розетки под вытяжку 2100 мм и делается отступ от оси варочной поверхности на 40 мм вправо или влево и тогда она точно будет за коробом и не будет мешать воздуховоду.

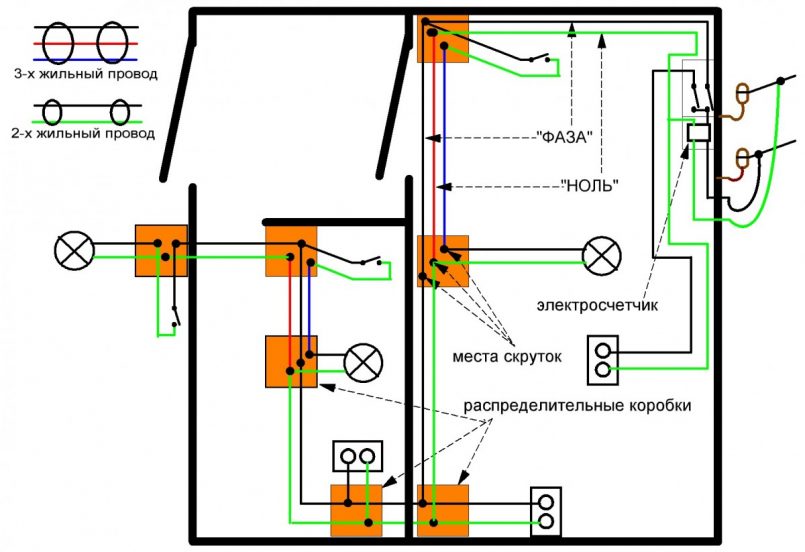

Какова обычно схема электропроводки в частном дома

Конечно, дома могут очень сильно отличатся друг от друга, но суть качественного монтажа у всех примерно одинакова, и она следующая:

1. На фасаде здания установлен электрический счетчик, к которому выполняется спуск с воздушной линии по средствам провода СИП (за эту часть и за счетчик отвечает электроснабжащая организация).
2. В гараже или каком-либо другом помещении смонтирован(ы) стабилизатор(ы) напряжения и распределительный силовой щиток или автоматика, который контролирует и передает электроэнергию через вводный медный кабель сечением 10–35 мм².
3. На улице возле помещения где расположен распределительный щит установлен генератор, который снабжает дом при отсутствии централизованного электроснабжения.
4. На каждом этаже внутри дома установлен отдельный распределительный щиток, к которому параллельно подключается вводной кабель.
5. В распределительном щитке установлены отдельные УЗО на розетки каждой из комнат, автоматические выключатели отдельно на каждую комнату и отдельные УЗО на кондиционеры, бойлеры, котлы отопления и системы теплого электрического пола.
6. Все мощные потребители запитываются строго с распределительного щитка, в котором предусмотрен монтаж отдельных элементов защиты (УЗО).
7. В каждой комнате должна быть смонтирована отдельная распределительная коробка, в которой потом будут коммутироваться вводные кабеля, и кабельно-проводниковая продукция розеточной группы и цепей освещения.

Важно! При составлении плана электроснабжения необходимо учитывать тип питающей сети. Если у Вас 3-х фазная сеть то вводной кабель в дом должен иметь 5 мил, в случае однофазной запитки количество жил питающего кабеля должно быть 3.

После того, как Вы определились со схемой питания и местами установки электрофурнитуры можно приступать к разметке помещения.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;
• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

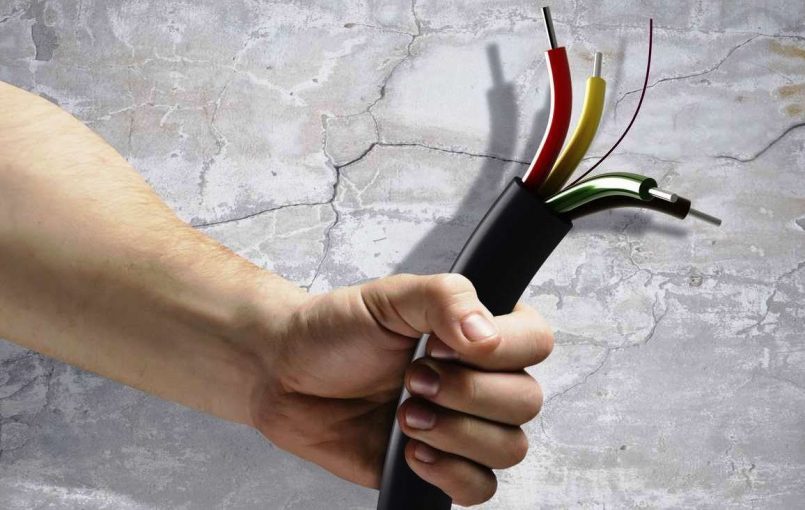

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Виды монтажа

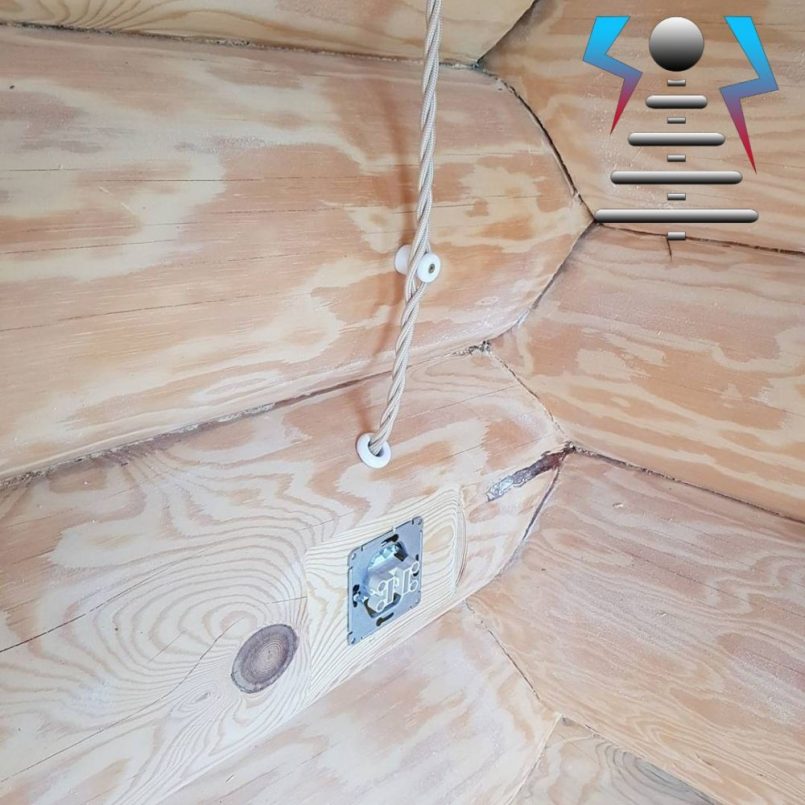

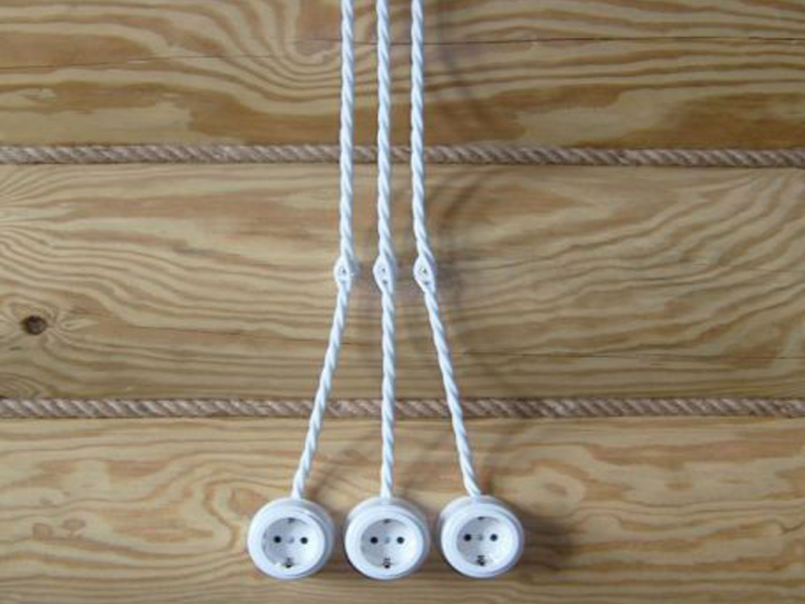

• Открытая установка. Провод монтируется прямо к стене и, при необходимости, укладывается в кабель-каналы.

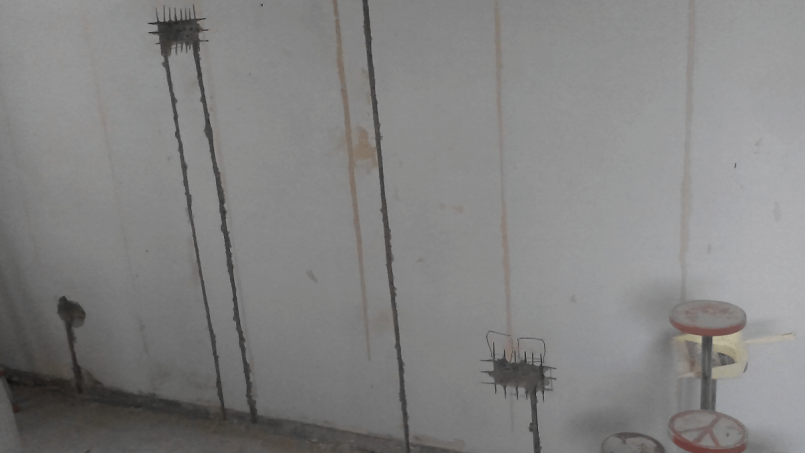

• Закрытая установка. Кабель укладывается в подготовленные штробы, которые после монтажа заполняются штукатуркой.

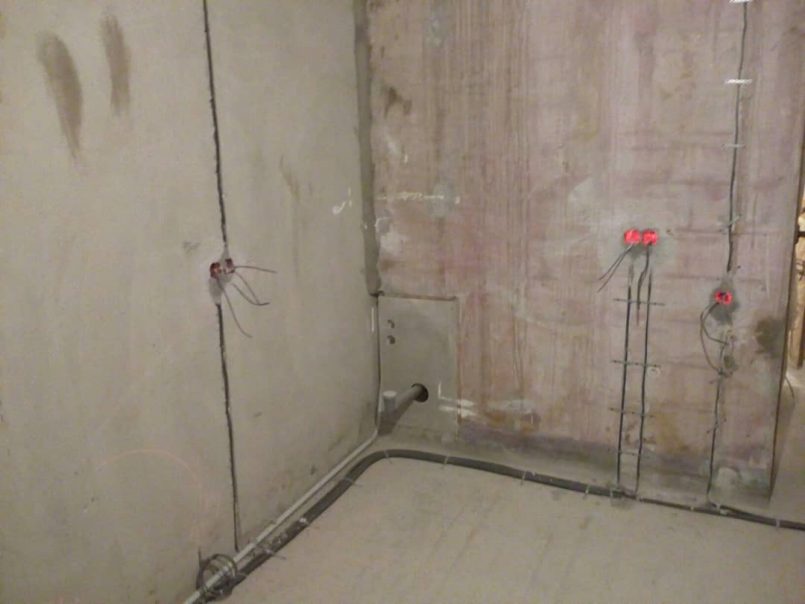

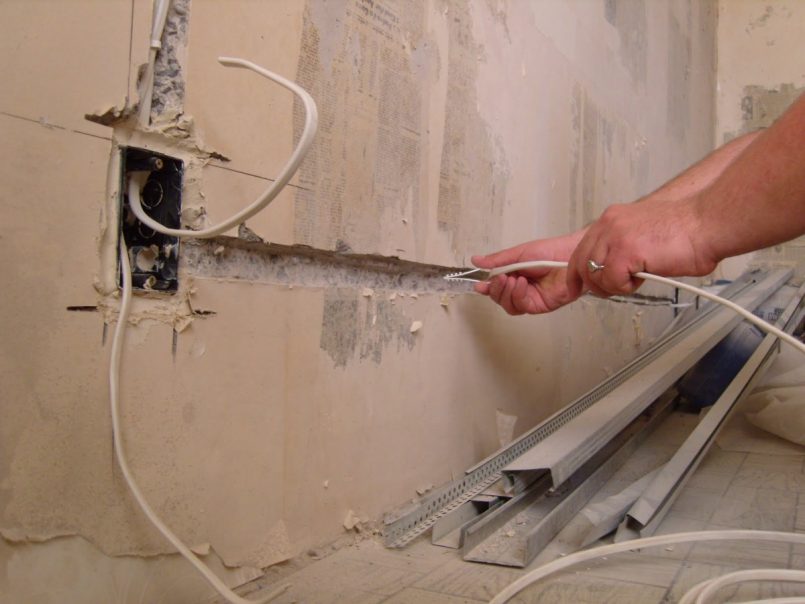

Фото электропроводки в доме своими руками

Вам понравилась статья? Поделитесь 😉

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
• закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
• проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
• планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
• составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Разметка помещения

Для того чтоб выполнить разметку помещения Вам потребуется:

1. обычный строительный уровень;
2. водный или лазерный уровень;
3. строительный карандаш;
4. отбивочная нить;
5. рулетка.

Первоначально с помощью лазерного нивелира (водного уровня) и рулетки отмечаем места установки розеток, выключателей. Далее с помощью строительного уровня или лазерного нивелира и карандаша (отбивки) размечаем с помощью строго горизонтальных линий спуски с потолка к розеткам и выключателям для последующего штробления.

С помощью лазерного нивелира отмечаем на потолке места прокладки кабель-проводниковой продукции для последующего монтажа креплений для гофры и прокладки кабелей.

Отмечаем место установки распределительной коробки, которое должно быть выбрано таким образом, чтоб затраты кабельно-проводниковой продукции были минимальными.

Важно! При разметке потолка учитывайте что в распределительную коробку будут сведены все кабеля от розеток и выключателей и вводные кабеля на розеточные группы и цепи освещения, поэтому при монтаже креплений для гофры необходимо просчитать сколько кабелей куда будут идти.

Инструкция, как сделать электропроводку

После составления грамотной схемы и определения с местом расположения электроприборов, монтаж проводки не должен вызвать никаких трудностей. Главное строго соблюдать меры предосторожности и следовать рекомендациям.

Первым делом необходимо перенести разметку с вашей схемы на стены. То есть отметить расположение розеток и выключателей и расположения кабеля. Далее, при помощи перфоратора, делаем штробы, если планируется укладка кабеля внутрь, или прокладываем его открытым вариантом.

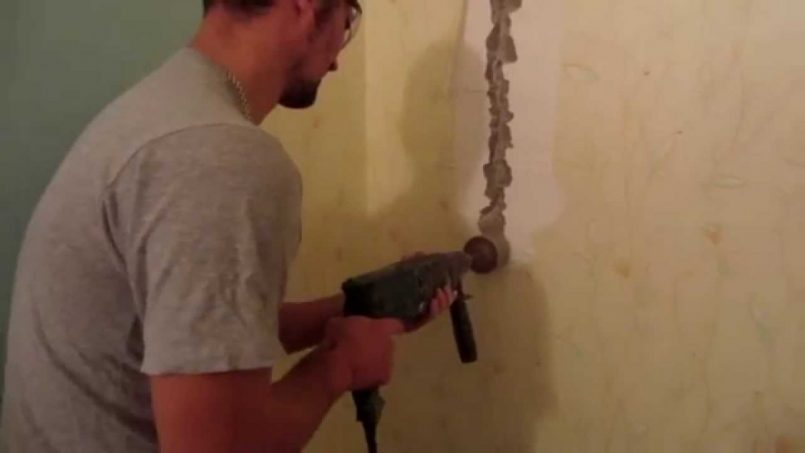

Отверстия для розеток и другого оборудования высверливаются специальной насадкой для перфоратора – коронкой. Глубина штробы составляет примерно 2 сантиметра. При необходимости монтировать кабель на потолке, он прикрепляется к перекрытию и скрывается под натяжным или навесным потолком.

После укладки кабеля приступают к монтажу электропроводки. Для начала необходимо установить щит распределения, к которому подсоединяется устройство защитного отключения, необходимое в случае неполадок.

Внимание! Подсоединение кабеля к щиту распределение имеет право осуществлять только квалифицированный специалист, имеющий навыки работы с высоким напряжением!

Заключение

Опираясь на четко составленный план мероприятий, осуществить электропроводку в доме своими руками несложно. Стоит уделить максимум внимания созданию плана, обдумать каждый из этапов предполагаемых работ.

Даже самые незначительные мелочи необходимо записывать на бумаге. Если существует возможность, следует проконсультироваться со специалистами-электриками или знакомыми, осуществлявшими самостоятельный монтаж электропроводки

Смотрите также видео: как сделать электропроводку своими руками

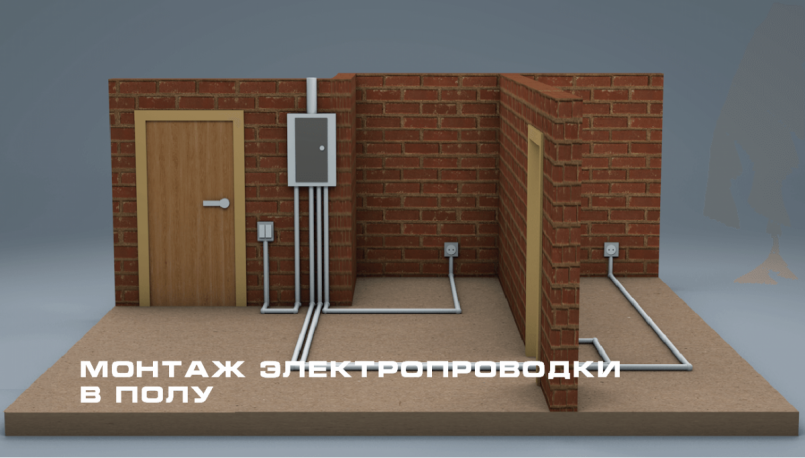

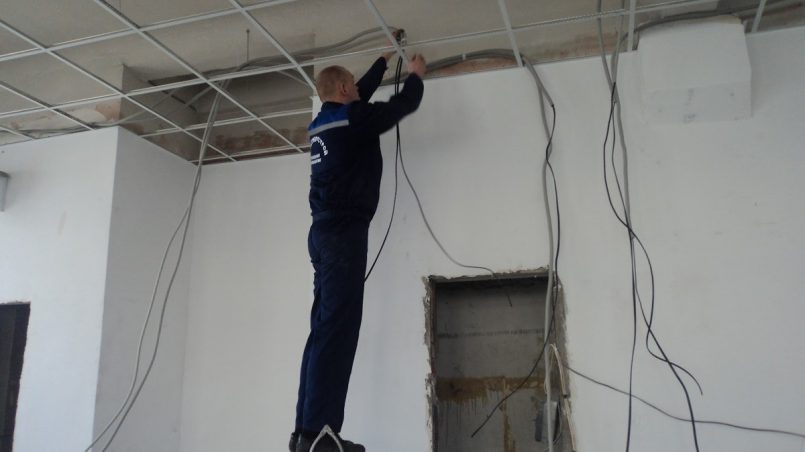

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Схемы электропроводки в частном доме

При выборе структуры электросети для частного дома нужно исходить из того, что будет удобнее. Так для одноэтажного дома 100 кв. м. удобнее всего использовать радиальную структуру. Один щит и от него расходятся все потребители.

Для двухэтажного дома целесообразнее применить древовидную структуру сети, установив на каждом этаже по распределительному щиту. В таком случае расходы на кабеле существенно сократятся.

Какая бы ни была структура электросети основные схемы останутся одинаковыми. Будут изменяться только количество отходящих от щита радиальных линий и соответственно автоматы защиты.

Типовая схема электропроводки частного дома однофазная

Cхема электропроводки частного дома однофазная

В данной схеме реализована радиальная система распределения нагрузки по потребителям из одного щита. Щит на 24 модуля — более чем предостаточно для однофазного ввода и площади дома на 100 квадратных метров.

Номиналы автоматов указаны из учета подключения 10 кВт мощности. В случае если, подключенная мощность иная, то по факту изменится только вводной автомат.

Вводной автомат двухполюсный. Использование общего автомата в распределительном щите необходимо для полного обесточивания всего дома. В случае аварии двухполюсный автомат отключит полностью всю линию. Возможно использование однополюсного автомата: в этом случае ноль заводится напрямую на шину «N».

После вводного автомата желательно установить реле контроля напряжение. Данное устройство поможет сберечь бытовую технику от перепадов в сети, а также в случае отгорания нуля. В последнем случае устройство защиты от перенапряжения защитит от опасного линейного напряжения (380 В) у вас в доме.

Далее по схеме подключаем на отдельные автоматы: роутер — очень удобно перезагрузить его если он спрятан, просто включив и выключив автомат. Обязательно на отдельный автомат подключаем уличные розетки, розетки кухни над столешницей, бойлер, духовой шкаф, кондиционер.

По возможности розетки каждой комнаты также подключаем на отдельный автомат.

Санузлы, сауны и другие мокрые зоны подключаем через УЗО или дифференциальный автомат. Не лишним будет подключить через УЗО и стиральную, посудомоечную машины, а также варочную поверхность.

Типовая схема электропроводки частного дома трехфазная

Схема электропроводки частного дома трехфазная

Монтаж и расключение распределительной коробки

После монтажа кабельно-проводниковой продукции можно монтировать распределительные коробки в заранее вырезанные отверстия. Для их надежной фиксации необходимо применять алебастр, который очень быстро схватывается, после чего можно выполнять расключение.

Расключение выполняется 3-я способами:

1. Пайка.
2. Сварка.
3. Клеммное соединение (зажимы WAGO).

Важно! Расключение в распределительной коробке лучше делать с помощью цветовой маркировки кабелей (синий к синему, коричневый к коричневому, желто-зеленый к желто-зеленому). Это позволит не перепутать фазу с землей или заземлением. При этом коричневый (белый) провод — это фаза, синий (черный) — ноль, желто-зеленый — земля.

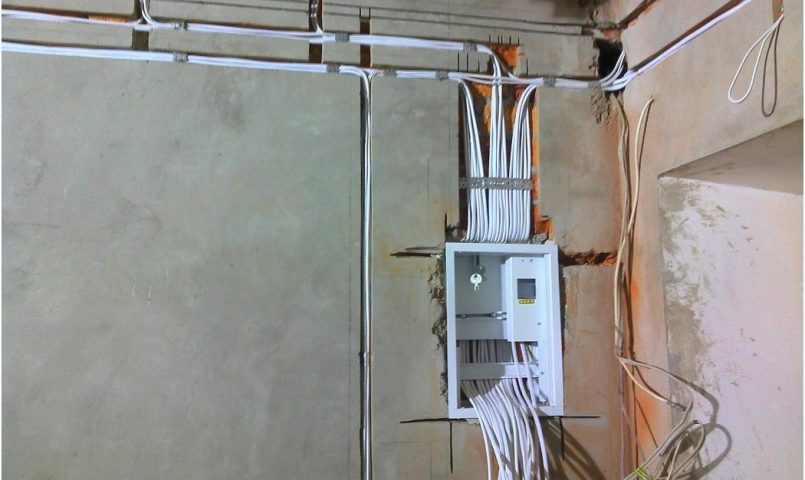

Монтаж и сборка распределительного щитка

После прокладки кабельно-проводниковой продукции, монтажа и подключения распределительных коробок можно приступать к монтажу распределительного электрического щитка.

На сколько модулей нужно устанавливать щиток

Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.

Допустим на этаже у Вас:

1. 3 комнаты.
2. Кухня;
3. Корридор;
4. Бойлер;
5. Стиральная машинка;
6. Система теплый пол в 3-х комнатах и кухне;
7. Электрическая плита;
8. 4 кондиционера.

Исходя из этого в распределительных щит Вам необходимо установить:

1. 5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
2. 14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
3. 1 УЗО на 25–32 А для подключения электрической плиты.

Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.

После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.

Важно! При расключении распределительного щита фазные (коричневые) провода должны иди через автоматы или УЗО, нулевые (синие) должны собираться на нулевой шине и желто-зеленые тоже должны подключатся на 2-й нулевой шине).
